Как научиться пользоваться нивелиром?

Как научиться пользоваться нивелиром?

Предположим, что вам срочно понадобилось вынести пару высотных отметок. Или произвести профилирование или разметку дачного участка. Платить довольно ощутимую сумму за один выезд геодезической бригады — жаль, а результата хочется, причём быстро и качественно. Могу вас поздравить – при наличии прямых рук, и трезвого помощника — вы можете выполнить эти и многие другие геодезические работы самостоятельно и довольно точно!

Итак, предположим, что мы имеем:

  1. Вы, с телефоном, калькулятором или на худой конец с блокнотом и карандашом.

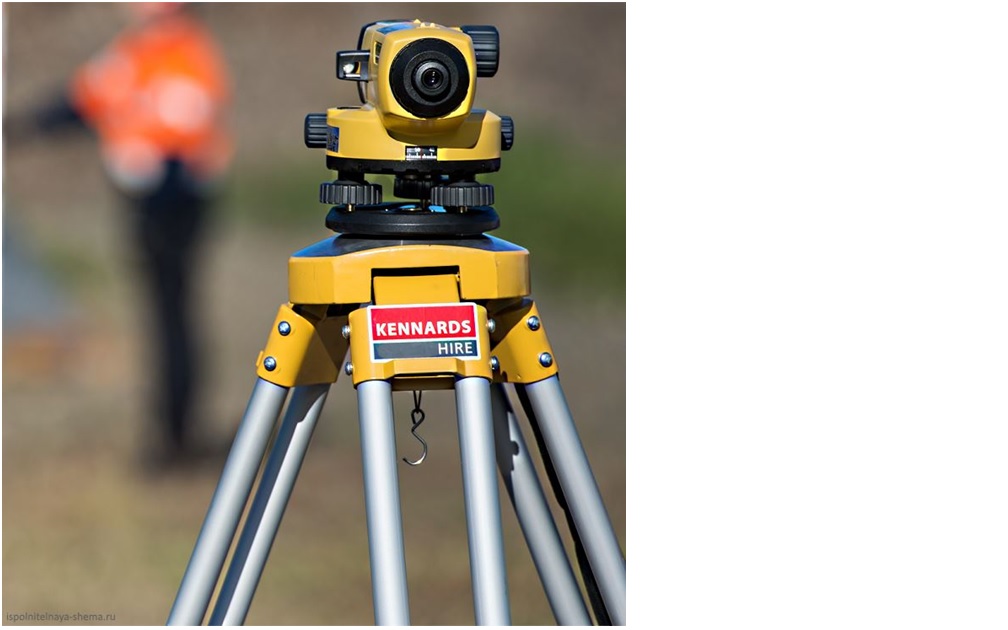

  2. Оптический нивелир (желательно с компенсатором, что очень облегчит процесс работ).
  3. Штатив.
  4. Одна или две нивелирные рейки (рисунок на них может быть как шашечный (чёрно-красные полосы), так и в виде линейки, при небольшой удалённости до точек стояния нам это не критично).
  5. Помощник, понимающий ваши команды (для сохранения голосовых связок можно будет воспользоваться рациями).

Что нам требуется:

В общем смысле, любые действия с нивелиром – это перенос высотных отметок. Используя точку с известной высотой, мы определяем горизонт инструмента (ГИ) – высоту визирного луча прибора (горизонтальной линии, вдоль которой идёт наш взгляд, когда мы смотрим в прибор) над условным «нулём».

ГИ = известная вам заранее отметка земли в определённой точке (репер, отметка чистого пола и т. п.) + отсчёт по нивелирной рейке (если что, и чёрные штрихи, и красные штрихи, и промежутки между ними на нивелирной рейке имеют одинаковую высоту в 1 см)

Если мы хотим определить отметку в любой другой точке с неизвестной нам высотой, мы ставим на неё рейку (конечно, соблюдая вертикальное её положение), и из значения горизонта инструмента вычитаем отсчёт по рейке. Вуаля! Высотная отметка теперь нам известна.

Разберём пример выноса высоты на одной из точек.

Вы, стоя за прибором, визируетесь на рейку, стоящую на репере с известной высотной отметкой. Предположим, +148.900. Отсчёт по рейке на этой точке составил 1.100, соответственно, складывая, получаем +150.000 – наш Горизонт Инструмента (не стоит забывать, что прибор должен быть должным образом изначально отгоризонтирован и неподвижен в процессе работ). Предположим, мы хотим вынести высотную отметку H=149.600. Путём нехитрых вычислений, находим отсчёт, который должен быть на рейке: 150.000–149.600 = 0.400. Сообщаем помощнику об этой информации и он двигает рейку вертикально, до тех пор, пока отсчёт 0.400 не будет в перекрестье сетки нитей нивелира. Уверенным криком останавливаем помощника, и наблюдаем, как он закрепляет высоту точки. В случае работы на земле, в поле, на дачном участке в качестве маячка/репера удобнее всего использовать нарезанную арматуру небольшого сечения. На ней, например, разноцветным скотчем, будет обозначена наша высотная отметка. Нелишним будет также обозначить нашу закреплённую точку, намотав не неё сигнальную ленту, или соорудив подобие пирамиды из подручных материалов.

Вот такими не хитрыми операциями мы и освоили нивелир!:)
